Инструкции по монтажу фасадных систем

Светопрозрачный фасад может крепиться в створе окна или к наружной поверхности стен. Модули крепятся к несущим конструкциям при помощи рамного профиля и, при необходимости, — кляммеров. Рамный профиль устанавливается по периметру проема. Узкий профиль крепится вдоль нижнего края фасада (нижний фасадный профиль), широкий – по бокам и сверху (верхний фасадный профиль). Глубина паза узкого профиля 30мм, широкого – 60. Длина модуля больше расстояния между нижним и верхним профилем в свету на 60мм.

Фасад следует монтировать последовательно, обычно – слева направо. При установке модуль сначала заводится в паз верхнего профиля, затем опускается в нижний (как стекло, вставляемое в книжную полку). Таким образом, ширина опирания поликарбонатного модуля на рамный профиль сверху и снизу составляет 30мм. Первый модуль задвигается по горизонтали в левый вертикальный профиль до упора. В случае, если высота проема требует дополнительного крепления модулей к прогонам, после установки модуля вместе его пересечения с прогонами устанавливаются кляммеры. Последующие модули устанавливаются аналогично.

После установки всех модулей шов между модулями и рамным профилем вставляется снаружи уплотнитель У1. Технологические внутренние вертикальные швы между фасадными модулями Ф40 можно дополнительно загерметизировать при помощи уплотнителя У2.

Более подробно с последовательностью установки можно в пошаговой инструкции.

Компоненты системы:

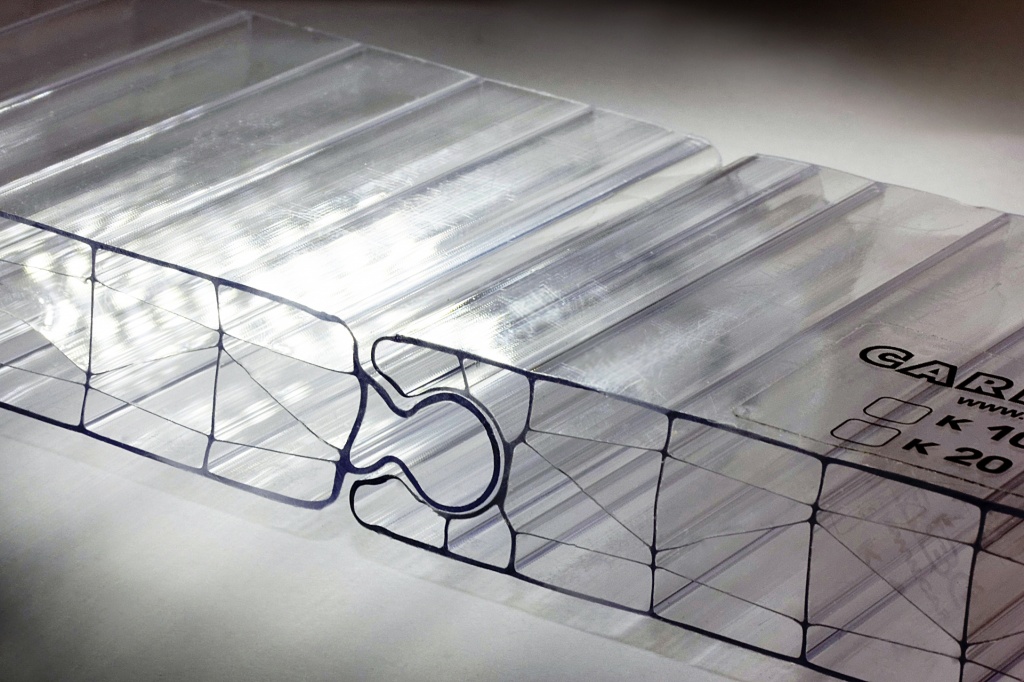

• Модуль фасадный
• Рамный профиль
• Кляммеры
• Лента герметизирующая
• Лента перфорированная
• Уплотнитель У-1
• Уплотнитель У-2

Более подробно с комплектацией CARBOGLASS pro можно ознакомиться в спецификации продукции.

Кровельная система CARBOGLASS PRO. Общий принцип монтажа.

Модули крепятся к обрешетке при помощи кляммеров и соединяются между собой при помощи Э-профиля. Монтаж производится последовательно, обычно слева направо. В случае использования карнизного профиля, он устанавливается в первую очередь. Устанавливается первая панель. Её левый край крепиться к обрешетке при помощи рамного профиля, или алюминиевого соединительного профиля, или гнутого стального профиля. Правый край фиксируется на обрешетке кляммерами. Устанавливается и фиксируется кляммерами вторая панель. После этого устанавливается соединительный Э-профиль. Далее аналогично собирается все покрытие. Последняя панель фиксируется на краю покрытия аналогично первой. Нижний край кровли фиксируется карнизным профилем, или фартуком, или термошайбами. Верхний – коньковым элементом. Стык между коньковым и карнизным профилями и модулями герметизируется при помощи ПСУЛ (пенополиэтиленовая уплотнительная лента) или других уплотнителей.

Более подробно с последовательностью монтажа можно ознакомиться в пошаговой инструкции.

• Модуль кровельный
• Э-профиль
• Кляммеры
• Карнизный профиль
• Лента герметизирующая
• Лента Перфорированная
• Заглушка для Э-профиля
• Уплотнитель У-1

Вам также могут потребоваться в зависимости от выбранного типа крепления и вида несущих конструкций следующие комплектующие:

• Саморезы (по металлу или дереву) 5,5х25 (для крепления кляммеров и профилей к металлическим или деревянным прогонам) с головкой под ключ (8мм)
• Лента самоклеющаяся бутиловая, неопреновая или пенополиэтиленовая (для прокладки между рамным профилем и бетонной несущей конструкцией)
• Анкера для крепления рамного профиля к бетону
• Герметик силиконовый нейтральный (для герметизации примыканий светопрозрачной конструкции к глухим частям фасада)
• Силиконовая смазка (для облегчения стыковки панелей)
• ПСУЛ (пенополиэтиленовая уплотнительная лента) для уплотнения примыканий фартуков и отливов
• Гнутые стальные элементы – коньки, отливы, фартуки и т.п.

Более подробно познакомиться с монтажными схемами Вы можете в Альбоме узлов

Необходимые инструменты:

• Дрель со сверлом по металлу 4,5-5мм
• Шуроповерт с битой «ключ» 8мм
• Электролобзик с пилками для алюминия и пластика или циркулярная пила
• Пылесос или компрессор (для удаления стружки из сот при подрезке модулей)
• Монтажный нож (для обрезки лент и уплотнителя)
• Киянка резиновая 900гр
• Рулетка
• Маркер
• Уровень, отвес
• Ветошь
